充电器电感线圈的相关检测

(1)在选择和使用电感线圈时,首先要想到线圈的检查测量,而后去判断线圈的质量好坏和优劣。欲准确检测电感线圈的电感量和品质因数Q,一般均需要专门仪器,而且测试方法较为复杂。在实际工作中,一般不进行这种检测,仅进行线圈的通断检查和Q值的大小判断。可先利用万用表电阻档测量线圈的直流电阻,再与原确定的阻值或标称阻值相比较,如果所测阻值比原确定阻值或标称阻值增大许多,甚至指针不动(阻值趋向无穷大X)可判断线圈断线;若所测阻值极小,则判定是严重短路或者局部短路是很难比较出来。这两种情况出现,可以判定此线圈是坏的,不能用。如果检测电阻与原确定的或标称阻值相差不大,可判定此线圈是好的。此种情况,我们就可以根据以下几种情况,去判断线圈的质量即Q值的大小。线圈的电感量相同时,其直流电阻越小,Q值越高;所用导线的直径越大,其Q值越大;若采用多股线绕制时,导线的股数越多,Q值越高;线圈骨架(或铁芯)所用材料的损耗越小,其Q值越高。例如,高硅硅钢片做铁芯时,其Q值较用普通硅钢片做铁芯时高;线圈分布电容和漏磁越小,其Q值越高。例如,蜂房式绕法的线圈,其Q值较平绕时为高,比乱绕时也高;线圈无屏蔽罩,安装位置周围无金属构件时,其Q值较高,相反,则Q值较低。屏蔽罩或金属构件离线圈越近,其Q值降低越严重;对有磁芯的的位置要适当安排合理;天线线圈与振荡线圈应相互垂直,这就避免了相互耦合的影响。

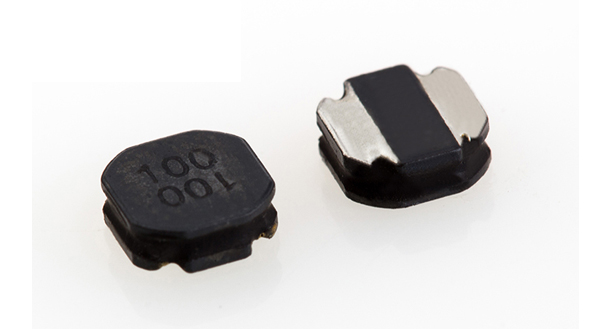

充电器电感线圈


(2)线圈在安装前,要进行外观检查

  使用前,应检查线圈的结构是否牢固,线匝是否有松动和松脱现象,引线接点有无松动,磁芯旋转是否灵活,有无滑扣等。这些方面都检查合格后,再进行安装。

  (3)线圈在使用过程需要微调的,应考虑微调方法

  有些线圈在使用过程中,需要进行微调,依靠改变线圈圈数又很不方便,因此,选用时应考虑到微调的方法。例如单层线圈可采用移开靠端点的数困线圈的方法,即预先在线圈的一端绕上3圈~4圈,在微调时,移动其位置就可以改变电感量。实践证明,这种调节方法可以实现微调±2%-±3%的电感量。应用在短波和超短波回路中的线圈,常留出半圈作为微调,移开或折转这半圈使电感量发生变化,实现微调。多层分段线圈的微调,可以移动一个分段的相对距离来实现,可移动分段的圈数应为总圈数的20%-30%。实践证明:这种微调范围可达10%-15%。具有磁芯的线圈,可以通过调节磁芯在线圈管中的位置,实现线圈电感量的微调。

  (4)使用线圈应注意保持原线圈的电感量

  线圈在使用中,不要随便改变线圈的形状。大小和线圈间的距离,否则会影响线圈原来的电感量。尤其是频率越高,即圈数越少的线圈。所以,在电视机中采用的高频线圈,一般用高频蜡或其他介质材料进行密封固定。另外,应注意在维修中,不要随意改变或调整原线圈的位置,以免导致失谐故障。

  (5)可调线圈的安装应便于调整

  可调线圈应安装在机器的易于调节的位置,以便于调整线圈的电感量达到最佳的工作状态。
